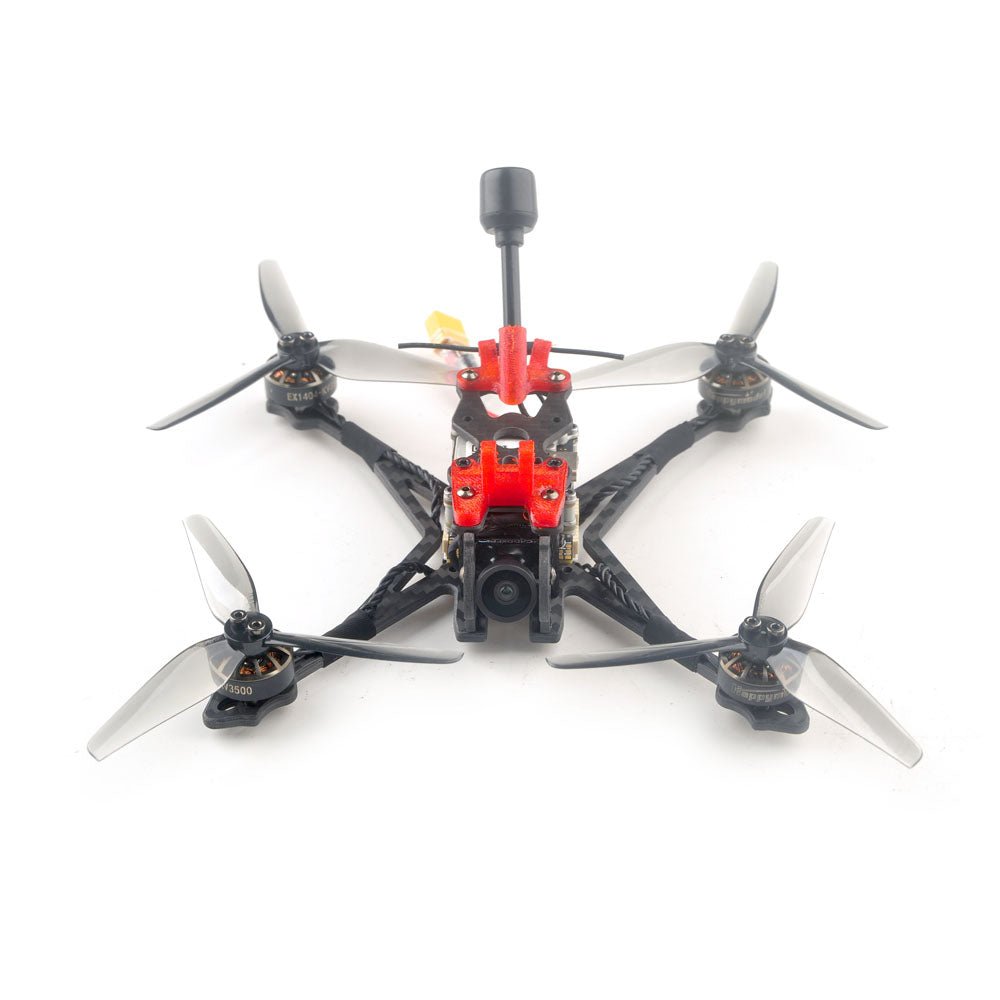

Tutvustame CRUX35: ülimalt kerge FPV võidusõidudroon
Tutvustame CRUX35/CRUX35 HD, ülimalt kerget 3.5-tollist FPV freestyle võidusõidudroon, mis sobib nii algajatele kui ka ekspertidele. Analoogversioon kaalub vaid 87g ja digitaalne HD versioon 108g, pakkudes õhus suurepärast jõudlust ja manööverdusvõimet. Crux35 seeria droon on varustatud Happymodel EX1404 kõrge efektiivsusega mootoritega ja HQPROP 3.5-tolliste kolme labaga propelleritega, mis tagavad maksimaalse tõuke ja kaalu suhte ning samal ajal energiatõhususe. Lennuhuvilised hindavad eriti HD versiooni CADDXFPV Nebula ja Vista HD pildiedastussüsteemi või analoogversiooni CADDXFPV Ant kaamerat.
Omadused:
- Ülimalt kerge 3.5-tolline BNF FPV freestyle droon
- HD videoedastus ja analoogvideo edastuse valikud
- Integreeritud ExpressLRS SPI vastuvõtja või Frsky SPI D8/D16 vastuvõtja
- Kõrge efektiivsusega EX1404 toitesüsteem
- Võib varustada Naked Gopro või SMO4K-ga
- Toetab 3-4S akut (soovitatav 4S 750mah aku, maksimaalne tugi 4S 1100mah)
Spetsifikatsioonid:
Lisateabe saamiseks vaadake ELRS versiooni juhendit ja Frsky versiooni juhendit.
Bränd:
Mudel:
- Crux35 Analoog / Crux35 HD
Teljevahe:
Kaal:
Suurus:
- 130mmx130mmx45mm (ilma propelleriteta)
Versiooni valikuline:
Vastuvõtja valikuline:
- UART ExpressLRS 2.4GHz (ELRS 2.4G RX) / SPI Frsky D8/D16 (S-FHSS ühilduv)
Kaamera valik:
- HD versioon Nebula+Vista
- Analoogversioon Ant+OVX303 VTX
Lennuaeg:
- 9min~15min 4S 750mah akuga
Lisateabe saamiseks mootori, propellerite, lennujuhtimisseadme, pardal oleva 4in1 ESC, pardal oleva UART ExpressLRS 2.4GHz vastuvõtja, pardal oleva SPI Frsky 2.4GHz vastuvõtja, Caddx FPV digitaalse HD kaamera Nebula Nano komplekti (digitaalne HD versioon), Caddx ANT 1200tvl kaamera (analoogversioon), OVX303 5.8GHz VTX (analoogversioon), soovitatud akude ja komplekti sisu kohta, vaadake palun ülaltoodud algteksti.
Toote spetsifikatsioonid
Mootor |
Režiim: EX1404
KV valikud: KV3500
Konfiguratsioon: 9N12P
Staatori läbimõõt: 14mm
Staatori pikkus: 4mm
Võlli läbimõõt: Φ1.5mm
Mootori mõõtmed (läb.*pikk): Φ15mm*15mm
Kaal: 9g |
Propellerid |
Propelleri läbimõõt: 3.5 tolli
Kalle: 2
Labade arv: 3
Materjal: polükarbonaat
Kaal: 1.5g
Tihvti läbimõõt: 10mm
Tihvti paksus: 4.7mm
Võll: 1.9/1.5/1.9mm
Adapterrõngad: EI |
|
Lennujuhtimisseade
(ELRS versioon)
|
MCU: STM32F411CEU6 (100MHZ, 512K FLASH)
Andur: ICM42688P või BMI270 (SPI juhtimine)
Kinnitusmuster: 25.5×25.5 M2
Suurus: 32*32*5mm
Toiteallikas: 2-4S Lipo aku
Sisseehitatud 20A Blheli_s ESC igaühe jaoks
Sisseehitatud Betaflight OSD (SPI juhtimine)
Sisseehitatud UART ExpressLRS 2,4GHz vastuvõtja
Sisseehitatud 5V 1,5A BEC
Lennujuhtimisseadme püsivara sihtmärk: CRAZYBEEF4DX |
|
Lennujuhtimisseade
(Frsky versioon)
|
Mudel: CrazybeeF411 FRSKY
MCU: STM32F411CEU6 (100MHZ, 512K FLASH)
Sensor: BMI270 või ICM42688P (SPI ühendus)
Plaadi suurus: 28,5 * 28,5MM
Toiteallikas: 2-4S aku sisend (DC 8V-17V)
Sisseehitatud 20A (igaühe) Blheli_S 4in1 ESC Dshot600 valmis
Sisseehitatud Frsky D8/D16 SPI vastuvõtja Sisseehitatud 2,4G võimendus
Sisseehitatud Betaflight OSD (SPI juhtimine)
Sisseehitatud voolumõõtur
Sisseehitatud 5V 1,5A BEC
Sisseehitatud pingetuvastus Püsivara sihtmärk: MATEKF411RX
|
Sisseehitatud 4in1 ESC |
MCU uuendatud EFM8BB21-le
Toiteallikas: 1S LiPo/LiPo HV
Vool: 5A pidev, tipp 6A (3 sekundit)
Toetab BLHeliSuite programmeeritavat
Tehase püsivara: O_H_5_REV16_8.HEX
Vaikimisi protokoll: DSHOT300
|
|
Sisseehitatud UART ExpressLRS 2,4GHz vastuvõtja
(ELRS 2,4G vastuvõtja versioon)
|
Paketi sageduse valik: 25Hz/50Hz/150Hz/250Hz/500Hz
RF sagedus: 2,4GHz Antenni pistik: IPEX
Telemeetria väljundvõimsus: <12dBm
Vastuvõtja protokoll: CRSF
Vaikimisi püsivara versioon: ExpressLRS V3.0.1
|
Sisseehitatud SPI Frsky 2,4GHz vastuvõtja (SPI Frsky vastuvõtja versioon) |
SPI BUS vastuvõtja
Frsky D8/D16/EU-LBT/, Futaba S-FHSS vahetatav Betaflightis
Kanalid: 8ch/16ch
Topelt antenn
Veaohutus tugi
Maa segamiseta (saatja ja vastuvõtja 1 m maa pealt): 400m
|
|
Caddx FPV digitaalne HD kaamera Nebula Nano komplekt
(Digitaalne HD versioon)
|
Kaal (kaamera koos): 24g
Antenn: 2,3g
Mõõtmed: Vista komplekt 30×29×13mm
Kaamera mõõtmed: 14×14×21mm
Töö sagedus: 5,725-5,850GHz
Saatja võimsus [EIRP]: FCC/SRRC/MIC: <30dBm
CE: <14dBm
Minimaalne latentsus (lend lõpuni) 720p 60fps: 32ms
Maksimaalne edastusvahemaa FcC/SRRC: 4 km
CE: 0,7 km
Sisendpinge: 7,4-26,4V
Võimsuse väljund: 25mW/200mW/500mW/700mW
Prillid: Töötavad DJl prillidega
Kaamera sensor: 1/3” CMOS
Objektiiv: 2,1mm, f/2,1
Katik: Rulluv
kattuvFOV: 142°(D);122°(H);75°(V)
LHCP antenn
|
|
Caddx ANT 1200tvl kaamera
(Analoogversioon)
|
Pildisensor: 1/3" CMOS sensor
Horisontaalne resolutsioon: 1200 TVL
TV süsteem: NTSC või PAL
PILT: 16:9 või 4:3
Sünkroniseerimine: Sisemine
Elektrooniline katik: PAL: 1/50~100 000; NTSC: 1/60~100 000
S/N suhe: >52dB (AGC VÄLJAS)
Video väljund: CVBS
Objektiiv: 1,8mm
Minimaalne valgustus: 0,001Lux@F1.2
Automaatne võimenduse juhtimine: JAH
BLC: JAH
WDR: Globaalne WDR
DNR: 3D DNR
Mõõtmed: 14*14mm (kinnitusdetailiga kuni 19*19mm)
Lai toitepinge: DC 3,7-18V
Töötemperatuur: -20℃~+60℃
Kaal: 2g (N.W.)
|
|
OVX303 5,8GHz VTX
(Analoogversioon)
|
Mudel: OVX303
Sagedus: 5,8G 40CH
Edastustugevus: 0/RCE/25mW/100mW/300mW
Toiteallikas: DC 5V
Vool (5V): <650mA (300mW)
Kaal: 1,5 grammi ilma antennita
|
